Écrou cylindrique - Inox A2 - Tête réduite

télécharger la fiche PDF

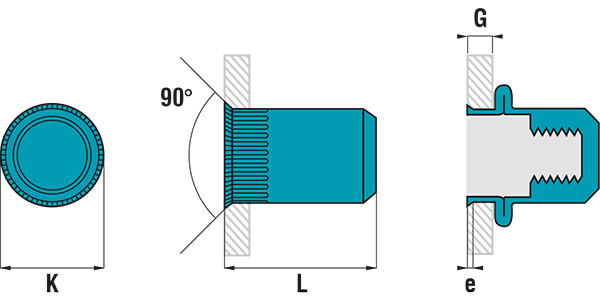

Dimensions

Informations techniques

Diamètre Longueur Øperçage Cisaillement Traction G K Référence
Diamètre Longueur
mm
Ø perçage
mm
M4 16.0 6.0 2600 6800 0.5-2.0 9.0 ENBR0420
Diamètre : M4
Longueur : 16.0
Øperçage : 6.0
Cisaillement : 2600
Traction : 6800
G : 0.5-2.0
K : 9.0
M5 17.0 7.0 2900 11700 0.5-2.5 10.0 ENBR0525
Diamètre : M5
Longueur : 17.0
Øperçage : 7.0
Cisaillement : 2900
Traction : 11700
G : 0.5-2.5
K : 10.0
M6 19.0 9.0 4900 18000 0.5-3.0 12.3 ENBR0630
Diamètre : M6
Longueur : 19.0
Øperçage : 9.0
Cisaillement : 4900
Traction : 18000
G : 0.5-3.0
K : 12.3
M8 21.5 11.0 6800 24000 1.0-3.5 15.0 ENBR0830
Diamètre : M8
Longueur : 21.5
Øperçage : 11.0
Cisaillement : 6800
Traction : 24000
G : 1.0-3.5
K : 15.0
