Écrou semi-hexagonal - Acier - Tête plate

Écrou semi-hexagonal - Acier - Tête plate

télécharger la fiche PDF

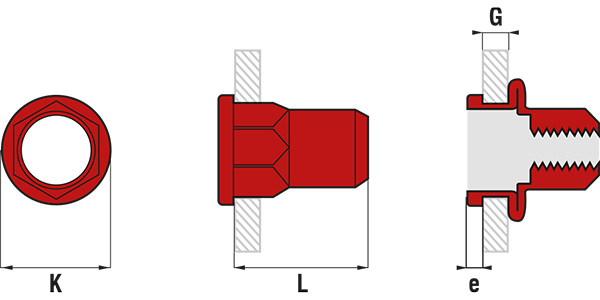

Dimensions

Informations techniques

Diamètre Longueur G K Cisaillement Traction Référence
Diamètre Longueur
mm
M4 11.5 0.5-2.5 9.5 1470 3530 SHCD0425
Diamètre : M4
Longueur : 11.5
G : 0.5-2.5
K : 9.5
Cisaillement : 1470
Traction : 3530
M5 13.5 0.5-3.0 10.5 1760 4900 SHCD0530
Diamètre : M5
Longueur : 13.5
G : 0.5-3.0
K : 10.5
Cisaillement : 1760
Traction : 4900
M6 15.5 0.5-3.0 12.5 2740 14700 SHCD0630
Diamètre : M6
Longueur : 15.5
G : 0.5-3.0
K : 12.5
Cisaillement : 2740
Traction : 14700
M8 17.5 0.5-3.0 14.5 2940 21570 SHCD0830
Diamètre : M8
Longueur : 17.5
G : 0.5-3.0
K : 14.5
Cisaillement : 2940
Traction : 21570
M10 22.0 1.0-4.0 16.5 3430 29410 SHCD1040
Diamètre : M10
Longueur : 22.0
G : 1.0-4.0
K : 16.5
Cisaillement : 3430
Traction : 29410
