GOUJON À SERTIR - TÊTE PLATE - ACIER

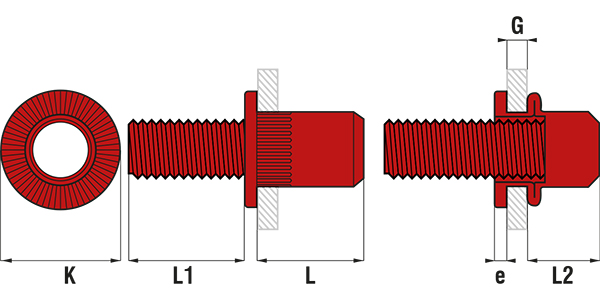

Dimensions
Informations techniques
| Diamètre | Longueur | G | K | Øperçage | L1 | Traction | Couple de serrage (Nm) | Référence | |
|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Longueur mm |
Ø perçage mm |
|||||||
| M4 | 8.5 | 0.5-2.0 | 8.0 | 5.5 | 15.0 | 4000 | 4.0 | GCD0420 | |
|
Diamètre : M4 Longueur : 8.5 G : 0.5-2.0 K : 8.0 Øperçage : 5.5 L1 : 15.0 Traction : 4000 Couple de serrage (Nm) : 4.0 |
|||||||||
| M4 | 9.5 | 2.0-3.0 | 8.0 | 5.5 | 15.0 | 4000 | 4.0 | GCD0430 | |
|
Diamètre : M4 Longueur : 9.5 G : 2.0-3.0 K : 8.0 Øperçage : 5.5 L1 : 15.0 Traction : 4000 Couple de serrage (Nm) : 4.0 |
|||||||||
| M5 | 10.0 | 0.5-2.0 | 9.0 | 6.6 | 15.0 | 7000 | 7.0 | GCD0520 | |
|
Diamètre : M5 Longueur : 10.0 G : 0.5-2.0 K : 9.0 Øperçage : 6.6 L1 : 15.0 Traction : 7000 Couple de serrage (Nm) : 7.0 |
|||||||||
| M5 | 11.0 | 2.0-4.8 | 9.0 | 6.6 | 15.0 | 7000 | 7.0 | GCD0538 | |
|
Diamètre : M5 Longueur : 11.0 G : 2.0-4.8 K : 9.0 Øperçage : 6.6 L1 : 15.0 Traction : 7000 Couple de serrage (Nm) : 7.0 |
|||||||||
| M6 | 11.0 | 0.5-2.5 | 10.0 | 7.8 | 15.0 | 10000 | 10.0 | GCD0625 | |
|
Diamètre : M6 Longueur : 11.0 G : 0.5-2.5 K : 10.0 Øperçage : 7.8 L1 : 15.0 Traction : 10000 Couple de serrage (Nm) : 10.0 |
|||||||||
| M6 | 12.5 | 2.5-4.0 | 10.0 | 7.8 | 15.0 | 10000 | 10.0 | GCD0640 | |
|
Diamètre : M6 Longueur : 12.5 G : 2.5-4.0 K : 10.0 Øperçage : 7.8 L1 : 15.0 Traction : 10000 Couple de serrage (Nm) : 10.0 |
|||||||||
| M8 | 14.0 | 1.0-3.0 | 12.0 | 9.9 | 20.0 | 28000 | 30.0 | GCD0830 | |
|
Diamètre : M8 Longueur : 14.0 G : 1.0-3.0 K : 12.0 Øperçage : 9.9 L1 : 20.0 Traction : 28000 Couple de serrage (Nm) : 30.0 |
|||||||||
| M8 | 16.0 | 3.0-5.0 | 12.0 | 9.9 | 20.0 | 28000 | 30.0 | GCD0850 | |
|
Diamètre : M8 Longueur : 16.0 G : 3.0-5.0 K : 12.0 Øperçage : 9.9 L1 : 20.0 Traction : 28000 Couple de serrage (Nm) : 30.0 |
|||||||||
