Écrou à sertir cranté - acier zingué - tête plate

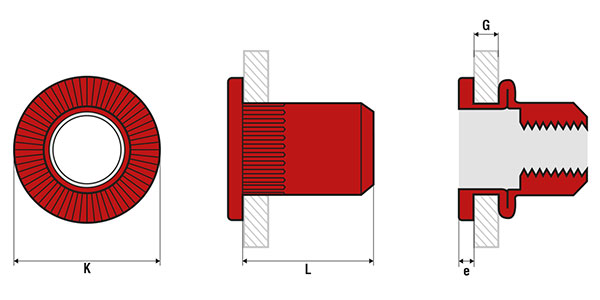

Dimensions
Informations techniques
| Diamètre | Longueur | G | K | Cisaillement | Øperçage | Traction | Référence | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Longueur mm |
Ø perçage mm |
|||||||||
| M3 | 10,9 | 0.5-3.0 | 7.0 | 990 | 5.0 | 4000 | TCD0330 | ||||
|
Diamètre : M3 Longueur : 10,9 G : 0.5-3.0 K : 7.0 Cisaillement : 990 Øperçage : 5.0 Traction : 4000 |
|||||||||||
| M4 | 11,0 | 0.3-3.0 | 9.0 | 1700 | 6.0 | 5000 | TCD0430 | ||||
|
Diamètre : M4 Longueur : 11,0 G : 0.3-3.0 K : 9.0 Cisaillement : 1700 Øperçage : 6.0 Traction : 5000 |
|||||||||||
| M4 | 12,5 | 3.1-4.0 | 9.0 | 1700 | 6.0 | 5000 | TCD0440 | ||||
|
Diamètre : M4 Longueur : 12,5 G : 3.1-4.0 K : 9.0 Cisaillement : 1700 Øperçage : 6.0 Traction : 5000 |
|||||||||||
| M5 | 13,0 | 0.3-3.0 | 5.0 | 2800 | 7.0 | 11 300 | TCD0530 | ||||
|
Diamètre : M5 Longueur : 13,0 G : 0.3-3.0 K : 5.0 Cisaillement : 2800 Øperçage : 7.0 Traction : 11 300 |
|||||||||||
| M5 | 16,0 | 3.1-4.0 | 5.0 | 2800 | 7.0 | 11 300 | TCD0540 | ||||
|
Diamètre : M5 Longueur : 16,0 G : 3.1-4.0 K : 5.0 Cisaillement : 2800 Øperçage : 7.0 Traction : 11 300 |
|||||||||||
| M6 | 16,0 | 0.5-3.0 | 13.0 | 3 500 | 9.0 | 18 000 | TCD0630 | ||||
|
Diamètre : M6 Longueur : 16,0 G : 0.5-3.0 K : 13.0 Cisaillement : 3 500 Øperçage : 9.0 Traction : 18 000 |
|||||||||||
| M6 | 17,5 | 3.1-4.5 | 13.0 | 3 500 | 9.0 | 18 000 | TCD0645 | ||||
|
Diamètre : M6 Longueur : 17,5 G : 3.1-4.5 K : 13.0 Cisaillement : 3 500 Øperçage : 9.0 Traction : 18 000 |
|||||||||||
| M8 | 17,5 | 0.5-3.0 | 16.0 | 4500 | 11.0 | 28 000 | TCD0830 | ||||
|
Diamètre : M8 Longueur : 17,5 G : 0.5-3.0 K : 16.0 Cisaillement : 4500 Øperçage : 11.0 Traction : 28 000 |
|||||||||||
| M8 | 20,0 | 3.1-5.5 | 16.0 | 4500 | 11.0 | 28 000 | TCD0855 | ||||
|
Diamètre : M8 Longueur : 20,0 G : 3.1-5.5 K : 16.0 Cisaillement : 4500 Øperçage : 11.0 Traction : 28 000 |
|||||||||||
| M10 | 19,0 | 0.5-3.0 | 19.0 | 5000 | 13.0 | 29 000 | TCD1030 | ||||
|
Diamètre : M10 Longueur : 19,0 G : 0.5-3.0 K : 19.0 Cisaillement : 5000 Øperçage : 13.0 Traction : 29 000 |
|||||||||||
| M10 | 24,0 | 3.1-6.0 | 19.0 | 5000 | 13.0 | 29 000 | TCD1060 | ||||
|
Diamètre : M10 Longueur : 24,0 G : 3.1-6.0 K : 19.0 Cisaillement : 5000 Øperçage : 13.0 Traction : 29 000 |
|||||||||||
| M12 | 25,0 | 1.0-4.0 | 23.0 | 6800 | 16.0 | 48 000 | TCD1240 | ||||
|
Diamètre : M12 Longueur : 25,0 G : 1.0-4.0 K : 23.0 Cisaillement : 6800 Øperçage : 16.0 Traction : 48 000 |
|||||||||||
