Écrou hexagonal - acier zingué - tête réduite 90°

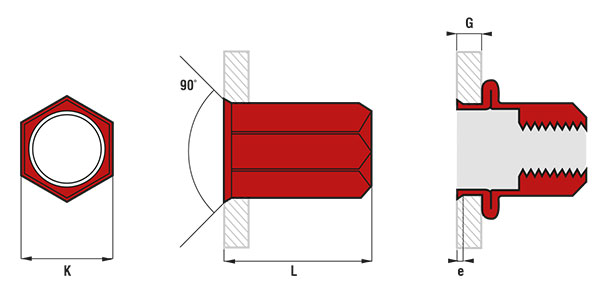

Dimensions

Informations techniques

Diamètre Longueur G K Cisaillement Øperçage Traction Référence
Diamètre Longueur
mm
Ø perçage
mm
M4 12,0 0.5-3.0 7.0 1900 6.1 6000 HCR0430
Diamètre : M4
Longueur : 12,0
G : 0.5-3.0
K : 7.0
Cisaillement : 1900
Øperçage : 6.1
Traction : 6000
M5 14,0 0.5-2.5 8.0 2400 7.1 10 800 HCR0525
Diamètre : M5
Longueur : 14,0
G : 0.5-2.5
K : 8.0
Cisaillement : 2400
Øperçage : 7.1
Traction : 10 800
M6 16,0 0.5-2.5 5.0 3000 9.1 20000 HCR0625
Diamètre : M6
Longueur : 16,0
G : 0.5-2.5
K : 5.0
Cisaillement : 3000
Øperçage : 9.1
Traction : 20000
M8 18,0 0.5-2.5 12.0 3000 11.1 28 000 HCR0825
Diamètre : M8
Longueur : 18,0
G : 0.5-2.5
K : 12.0
Cisaillement : 3000
Øperçage : 11.1
Traction : 28 000
M10 22,0 0.5-4.0 14.0 3 500 13.1 40 000 HCR1040
Diamètre : M10
Longueur : 22,0
G : 0.5-4.0
K : 14.0
Cisaillement : 3 500
Øperçage : 13.1
Traction : 40 000
