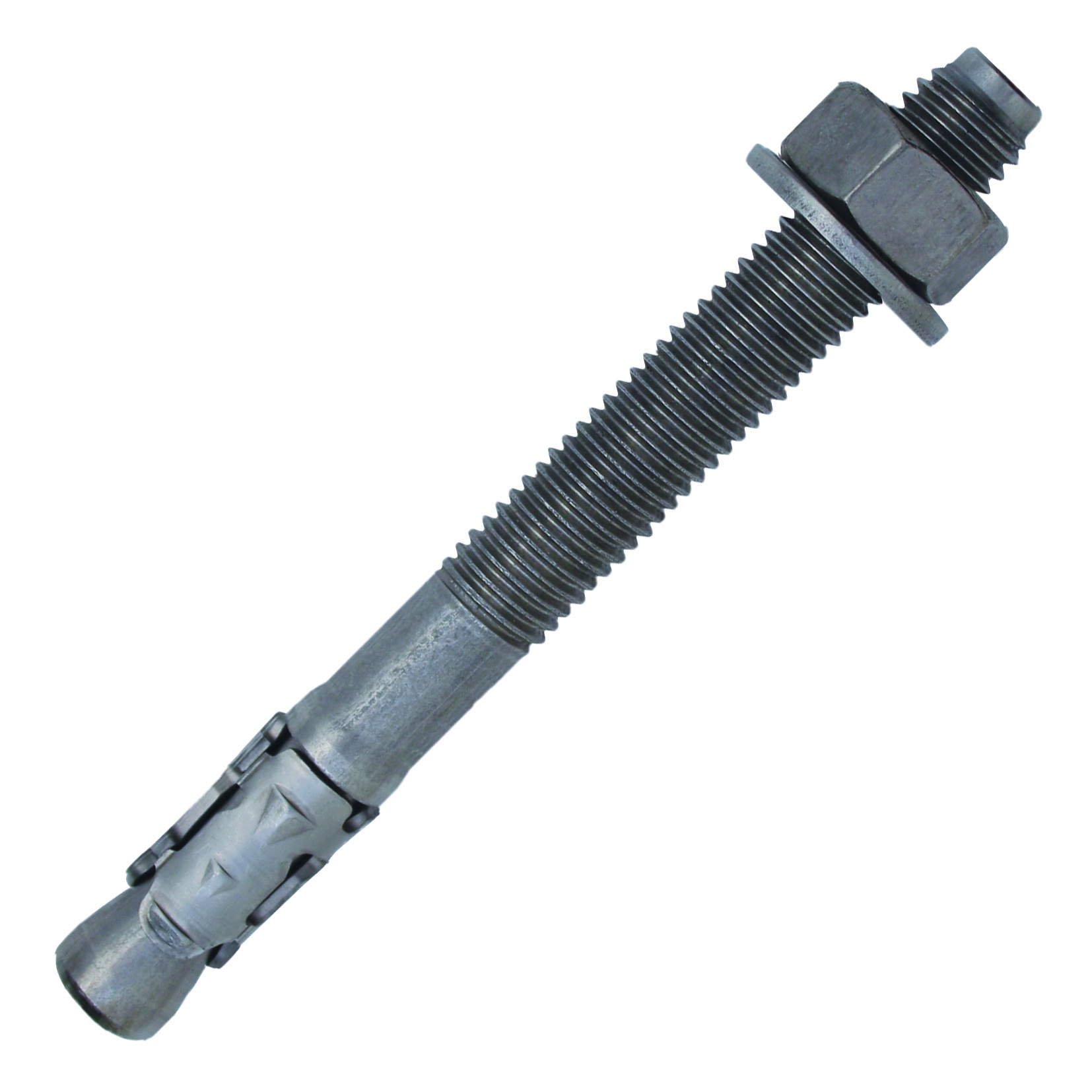

GOUJON D'ANCRAGE APPLICATION SISMIQUE - Inox A4

Performant

Résistances importantes, même en zone sismique.

Agréé zone sismique

En catégorie C1 en M8 et en catégories C1 et C2 en M10, M12 et M16.

Dimensions

Informations techniques

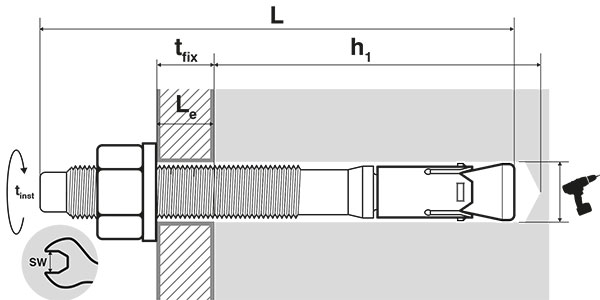

Diamètre Longueur Øperçage h1 tfix SW tinst Référence
Diamètre Longueur
mm
Ø perçage
mm
Prof perçage
mm
épaisseur à fixer
mm
Ouverture de clé
mm
Couple de serrage N.
M8 68 8 70 4 13 20 A4-BZ-S-08X068
Diamètre : M8
Longueur : 68
Øperçage : 8
h1 : 70
tfix : 4
SW : 13
tinst : 20
M8 75 8 70 10 13 20 A4-BZ-S-08X075
Diamètre : M8
Longueur : 75
Øperçage : 8
h1 : 70
tfix : 10
SW : 13
tinst : 20
M8 90 8 70 25 13 20 A4-BZ-S-08X090
Diamètre : M8
Longueur : 90
Øperçage : 8
h1 : 70
tfix : 25
SW : 13
tinst : 20
M8 115 8 70 50 13 20 A4-BZ-S-08X115
Diamètre : M8
Longueur : 115
Øperçage : 8
h1 : 70
tfix : 50
SW : 13
tinst : 20
M8 135 8 70 70 13 20 A4-BZ-S-08X135
Diamètre : M8
Longueur : 135
Øperçage : 8
h1 : 70
tfix : 70
SW : 13
tinst : 20
M8 165 8 70 100 13 20 A4-BZ-S-08X165
Diamètre : M8
Longueur : 165
Øperçage : 8
h1 : 70
tfix : 100
SW : 13
tinst : 20
M10 90 10 80 10 17 40 A4-BZ-S-10X090
Diamètre : M10
Longueur : 90
Øperçage : 10
h1 : 80
tfix : 10
SW : 17
tinst : 40
M10 105 10 80 25 17 40 A4-BZ-S-10X105
Diamètre : M10
Longueur : 105
Øperçage : 10
h1 : 80
tfix : 25
SW : 17
tinst : 40
M10 115 10 80 35 17 40 A4-BZ-S-10X115
Diamètre : M10
Longueur : 115
Øperçage : 10
h1 : 80
tfix : 35
SW : 17
tinst : 40
M10 135 10 80 55 17 40 A4-BZ-S-10X135
Diamètre : M10
Longueur : 135
Øperçage : 10
h1 : 80
tfix : 55
SW : 17
tinst : 40
M10 155 10 80 75 17 40 A4-BZ-S-10X155
Diamètre : M10
Longueur : 155
Øperçage : 10
h1 : 80
tfix : 75
SW : 17
tinst : 40
M10 185 10 80 105 17 40 A4-BZ-S-10X185
Diamètre : M10
Longueur : 185
Øperçage : 10
h1 : 80
tfix : 105
SW : 17
tinst : 40
M12 110 12 100 10 19 60 A4-BZ-S-12X110
Diamètre : M12
Longueur : 110
Øperçage : 12
h1 : 100
tfix : 10
SW : 19
tinst : 60
M12 120 12 100 20 19 60 A4-BZ-S-12X120
Diamètre : M12
Longueur : 120
Øperçage : 12
h1 : 100
tfix : 20
SW : 19
tinst : 60
M12 145 12 100 45 19 60 A4-BZ-S-12X145
Diamètre : M12
Longueur : 145
Øperçage : 12
h1 : 100
tfix : 45
SW : 19
tinst : 60
M12 170 12 100 70 19 60 A4-BZ-S-12X170
Diamètre : M12
Longueur : 170
Øperçage : 12
h1 : 100
tfix : 70
SW : 19
tinst : 60
M12 200 12 100 100 19 60 A4-BZ-S-12X200
Diamètre : M12
Longueur : 200
Øperçage : 12
h1 : 100
tfix : 100
SW : 19
tinst : 60
M16 130 16 115 10 24 120 A4-BZ-S-16X130
Diamètre : M16
Longueur : 130
Øperçage : 16
h1 : 115
tfix : 10
SW : 24
tinst : 120
M16 150 16 115 30 24 120 A4-BZ-S-16X150
Diamètre : M16
Longueur : 150
Øperçage : 16
h1 : 115
tfix : 30
SW : 24
tinst : 120
M16 185 16 115 60 24 120 A4-BZ-S-16X185
Diamètre : M16
Longueur : 185
Øperçage : 16
h1 : 115
tfix : 60
SW : 24
tinst : 120
M16 220 16 115 100 24 120 A4-BZ-S-16X220
Diamètre : M16
Longueur : 220
Øperçage : 16
h1 : 115
tfix : 100
SW : 24
tinst : 120
