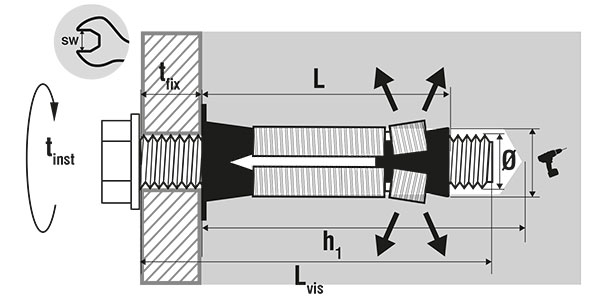

Dans les matériaux pleins, la tenue est assurée par expansion du premier segment, en profondeur, dès les premiers tours de vis.

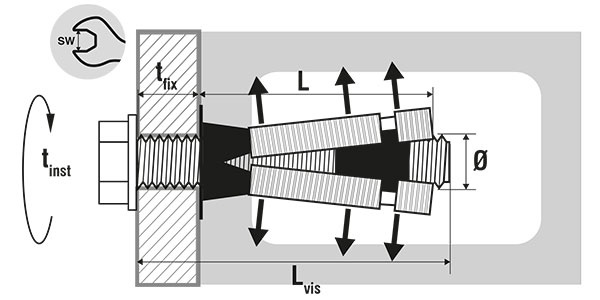

Dans les matériaux creux, la tenue est assurée par expansion complète de la cheville, notamment sur la paroi en surface du matériau. Cela grâce à la remontée du cône jusqu’à la base de la cheville.
Diamètre | Longueur | Øperçage | h1 | tfix | SW | Lvis | Référence | |
---|---|---|---|---|---|---|---|---|
Diamètre | Longueur mm |
Ø perçage mm |
Prof perçage mm |
épaisseur à fixer mm |
Ouverture de clé mm |
|||
M6 | 48 | 12 | 58 | 10 | 10 | 60 | XMAXBOLT-M06-SV | |
Diamètre : M6 Longueur : 48 Øperçage : 12 h1 : 58 tfix : 10 SW : 10 Lvis : 60 |
||||||||
M8 | 56 | 14 | 66 | 10 | 13 | 60 | XMAXBOLT-M08-SV | |
Diamètre : M8 Longueur : 56 Øperçage : 14 h1 : 66 tfix : 10 SW : 13 Lvis : 60 |
||||||||
M10 | 63 | 16 | 73 | 10 | 17 | 75 | XMAXBOLT-M10-SV | |
Diamètre : M10 Longueur : 63 Øperçage : 16 h1 : 73 tfix : 10 SW : 17 Lvis : 75 |
||||||||
M12 | 77 | 20 | 87 | 10 | 19 | 90 | XMAXBOLT-M12-SV | |
Diamètre : M12 Longueur : 77 Øperçage : 20 h1 : 87 tfix : 10 SW : 19 Lvis : 90 |
