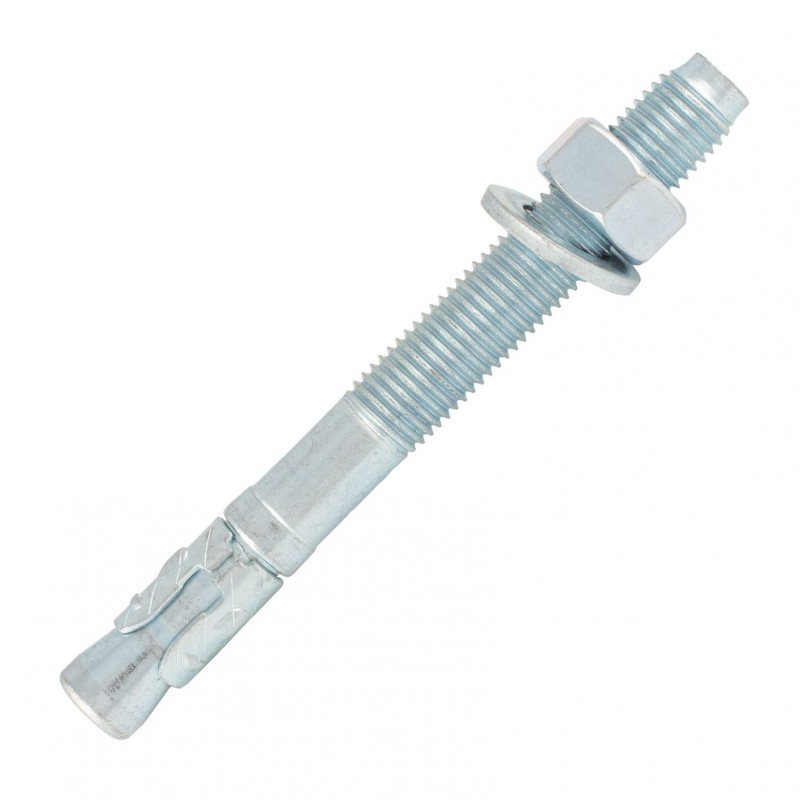

Goujon d'ancrage acier zingué

Goujon d'ancrage acier zingué blanc

Dimensions

Informations techniques

Diamètre Longueur Øperçage h1 tfix SW tinst hef hnom df ETA Référence
Diamètre Longueur
mm		 Ø perçage
mm		 Prof perçage
mm		 épaisseur à fixer
mm		 Ouverture de clé
mm		 Couple de serrage N.
M6 40 6 55 3 10 8 38 45 7 TB7-06040
Diamètre : M6
Longueur : 40
Øperçage : 6
h1 : 55
tfix : 3
SW : 10
tinst : 8
hef : 38
hnom : 45
df : 7
ETA :
M6 45 6 55 5 10 8 38 45 7 TB7-06045
Diamètre : M6
Longueur : 45
Øperçage : 6
h1 : 55
tfix : 5
SW : 10
tinst : 8
hef : 38
hnom : 45
df : 7
ETA :
M6 55 6 55 15 10 8 38 45 7 TB7-06055
Diamètre : M6
Longueur : 55
Øperçage : 6
h1 : 55
tfix : 15
SW : 10
tinst : 8
hef : 38
hnom : 45
df : 7
ETA :
M6 70 6 55 30 10 8 38 45 7 TB7-06070
Diamètre : M6
Longueur : 70
Øperçage : 6
h1 : 55
tfix : 30
SW : 10
tinst : 8
hef : 38
hnom : 45
df : 7
ETA :
M6 85 6 55 45 10 8 38 45 7 TB7-06085
Diamètre : M6
Longueur : 85
Øperçage : 6
h1 : 55
tfix : 45
SW : 10
tinst : 8
hef : 38
hnom : 45
df : 7
ETA :
M6 95 6 55 55 10 8 38 45 7 TB7-06095
Diamètre : M6
Longueur : 95
Øperçage : 6
h1 : 55
tfix : 55
SW : 10
tinst : 8
hef : 38
hnom : 45
df : 7
ETA :
M8 50 8 60 3 13 15 42 50 9 TB7-08050
Diamètre : M8
Longueur : 50
Øperçage : 8
h1 : 60
tfix : 3
SW : 13
tinst : 15
hef : 42
hnom : 50
df : 9
ETA :
M8 65 8 60 5 13 15 42 50 9 X TB7-08065
Diamètre : M8
Longueur : 65
Øperçage : 8
h1 : 60
tfix : 5
SW : 13
tinst : 15
hef : 42
hnom : 50
df : 9
ETA : X
M8 80 8 60 20 13 15 42 50 9 X TB7-08080
Diamètre : M8
Longueur : 80
Øperçage : 8
h1 : 60
tfix : 20
SW : 13
tinst : 15
hef : 42
hnom : 50
df : 9
ETA : X
M8 100 8 60 40 13 15 42 50 9 X TB7-08100
Diamètre : M8
Longueur : 100
Øperçage : 8
h1 : 60
tfix : 40
SW : 13
tinst : 15
hef : 42
hnom : 50
df : 9
ETA : X
M8 105 8 60 45 13 15 42 50 9 X TB7-08105
Diamètre : M8
Longueur : 105
Øperçage : 8
h1 : 60
tfix : 45
SW : 13
tinst : 15
hef : 42
hnom : 50
df : 9
ETA : X
M8 120 8 60 60 13 15 42 50 9 X TB7-08120
Diamètre : M8
Longueur : 120
Øperçage : 8
h1 : 60
tfix : 60
SW : 13
tinst : 15
hef : 42
hnom : 50
df : 9
ETA : X
M10 65 10 70 3 17 30 48 57 12 TB7-10065
Diamètre : M10
Longueur : 65
Øperçage : 10
h1 : 70
tfix : 3
SW : 17
tinst : 30
hef : 48
hnom : 57
df : 12
ETA :
M10 75 10 70 5 17 30 48 57 12 X TB7-10075
Diamètre : M10
Longueur : 75
Øperçage : 10
h1 : 70
tfix : 5
SW : 17
tinst : 30
hef : 48
hnom : 57
df : 12
ETA : X
M10 90 10 70 20 17 30 48 57 12 X TB7-10090
Diamètre : M10
Longueur : 90
Øperçage : 10
h1 : 70
tfix : 20
SW : 17
tinst : 30
hef : 48
hnom : 57
df : 12
ETA : X
M10 95 10 70 25 17 30 48 57 12 X TB7-10095
Diamètre : M10
Longueur : 95
Øperçage : 10
h1 : 70
tfix : 25
SW : 17
tinst : 30
hef : 48
hnom : 57
df : 12
ETA : X
M10 115 10 70 45 17 30 48 57 12 X TB7-10115
Diamètre : M10
Longueur : 115
Øperçage : 10
h1 : 70
tfix : 45
SW : 17
tinst : 30
hef : 48
hnom : 57
df : 12
ETA : X
M10 120 10 70 50 17 30 48 57 12 X TB7-10120
Diamètre : M10
Longueur : 120
Øperçage : 10
h1 : 70
tfix : 50
SW : 17
tinst : 30
hef : 48
hnom : 57
df : 12
ETA : X
M10 130 10 70 60 17 30 48 57 12 X TB7-10130
Diamètre : M10
Longueur : 130
Øperçage : 10
h1 : 70
tfix : 60
SW : 17
tinst : 30
hef : 48
hnom : 57
df : 12
ETA : X
M12 80 12 80 5 19 40 57 68 14 TB7-12080
Diamètre : M12
Longueur : 80
Øperçage : 12
h1 : 80
tfix : 5
SW : 19
tinst : 40
hef : 57
hnom : 68
df : 14
ETA :
M12 100 12 80 15 19 40 57 68 14 X TB7-12100
Diamètre : M12
Longueur : 100
Øperçage : 12
h1 : 80
tfix : 15
SW : 19
tinst : 40
hef : 57
hnom : 68
df : 14
ETA : X
M12 120 12 80 35 19 40 57 68 14 X TB7-12120
Diamètre : M12
Longueur : 120
Øperçage : 12
h1 : 80
tfix : 35
SW : 19
tinst : 40
hef : 57
hnom : 68
df : 14
ETA : X
M12 135 12 80 50 19 40 57 68 14 X TB7-12135
Diamètre : M12
Longueur : 135
Øperçage : 12
h1 : 80
tfix : 50
SW : 19
tinst : 40
hef : 57
hnom : 68
df : 14
ETA : X
M12 140 12 80 55 19 40 57 68 14 X TB7-12140
Diamètre : M12
Longueur : 140
Øperçage : 12
h1 : 80
tfix : 55
SW : 19
tinst : 40
hef : 57
hnom : 68
df : 14
ETA : X
M12 150 12 80 65 19 40 57 68 14 X TB7-12150
Diamètre : M12
Longueur : 150
Øperçage : 12
h1 : 80
tfix : 65
SW : 19
tinst : 40
hef : 57
hnom : 68
df : 14
ETA : X
M12 180 12 80 95 19 40 57 68 14 X TB7-12180
Diamètre : M12
Longueur : 180
Øperçage : 12
h1 : 80
tfix : 95
SW : 19
tinst : 40
hef : 57
hnom : 68
df : 14
ETA : X
M16 90 16 105 3 24 120 74 90 18 TB7-16090
Diamètre : M16
Longueur : 90
Øperçage : 16
h1 : 105
tfix : 3
SW : 24
tinst : 120
hef : 74
hnom : 90
df : 18
ETA :
M16 105 16 105 5 24 120 74 90 18 TB7-16105
Diamètre : M16
Longueur : 105
Øperçage : 16
h1 : 105
tfix : 5
SW : 24
tinst : 120
hef : 74
hnom : 90
df : 18
ETA :
M16 125 16 105 15 24 120 74 90 18 X TB7-16125
Diamètre : M16
Longueur : 125
Øperçage : 16
h1 : 105
tfix : 15
SW : 24
tinst : 120
hef : 74
hnom : 90
df : 18
ETA : X
M16 140 16 105 30 24 120 74 90 18 X TB7-16140
Diamètre : M16
Longueur : 140
Øperçage : 16
h1 : 105
tfix : 30
SW : 24
tinst : 120
hef : 74
hnom : 90
df : 18
ETA : X
M16 150 16 105 40 24 120 74 90 18 X TB7-16150
Diamètre : M16
Longueur : 150
Øperçage : 16
h1 : 105
tfix : 40
SW : 24
tinst : 120
hef : 74
hnom : 90
df : 18
ETA : X
M16 180 16 105 70 24 120 74 90 18 X TB7-16180
Diamètre : M16
Longueur : 180
Øperçage : 16
h1 : 105
tfix : 70
SW : 24
tinst : 120
hef : 74
hnom : 90
df : 18
ETA : X
M16 220 16 105 110 24 120 74 90 18 X TB7-16220
Diamètre : M16
Longueur : 220
Øperçage : 16
h1 : 105
tfix : 110
SW : 24
tinst : 120
hef : 74
hnom : 90
df : 18
ETA : X
M20 125 20 130 5 30 140 90 110 23 TB7-20125
Diamètre : M20
Longueur : 125
Øperçage : 20
h1 : 130
tfix : 5
SW : 30
tinst : 140
hef : 90
hnom : 110
df : 23
ETA :
M20 160 20 130 40 30 140 90 110 23 TB7-20160
Diamètre : M20
Longueur : 160
Øperçage : 20
h1 : 130
tfix : 40
SW : 30
tinst : 140
hef : 90
hnom : 110
df : 23
ETA :
M20 200 20 130 80 30 140 90 110 23 TB7-20200
Diamètre : M20
Longueur : 200
Øperçage : 20
h1 : 130
tfix : 80
SW : 30
tinst : 140
hef : 90
hnom : 110
df : 23
ETA :
M20 220 20 130 100 30 140 90 110 23 TB7-20220
Diamètre : M20
Longueur : 220
Øperçage : 20
h1 : 130
tfix : 100
SW : 30
tinst : 140
hef : 90
hnom : 110
df : 23
ETA :
M20 300 20 130 180 30 140 90 110 23 TB7-20300
Diamètre : M20
Longueur : 300
Øperçage : 20
h1 : 130
tfix : 180
SW : 30
tinst : 140
hef : 90
hnom : 110
df : 23
ETA :
M24 180 24 155 40 36 160 105 130 28 TB7-24180
Diamètre : M24
Longueur : 180
Øperçage : 24
h1 : 155
tfix : 40
SW : 36
tinst : 160
hef : 105
hnom : 130
df : 28
ETA :
M24 260 24 155 120 36 160 105 130 28 TB7-24260
Diamètre : M24
Longueur : 260
Øperçage : 24
h1 : 155
tfix : 120
SW : 36
tinst : 160
hef : 105
hnom : 130
df : 28
ETA :
