Accueil Fixations mécaniques>Goujon d'ancrage - inox a4 - ATE Option 7

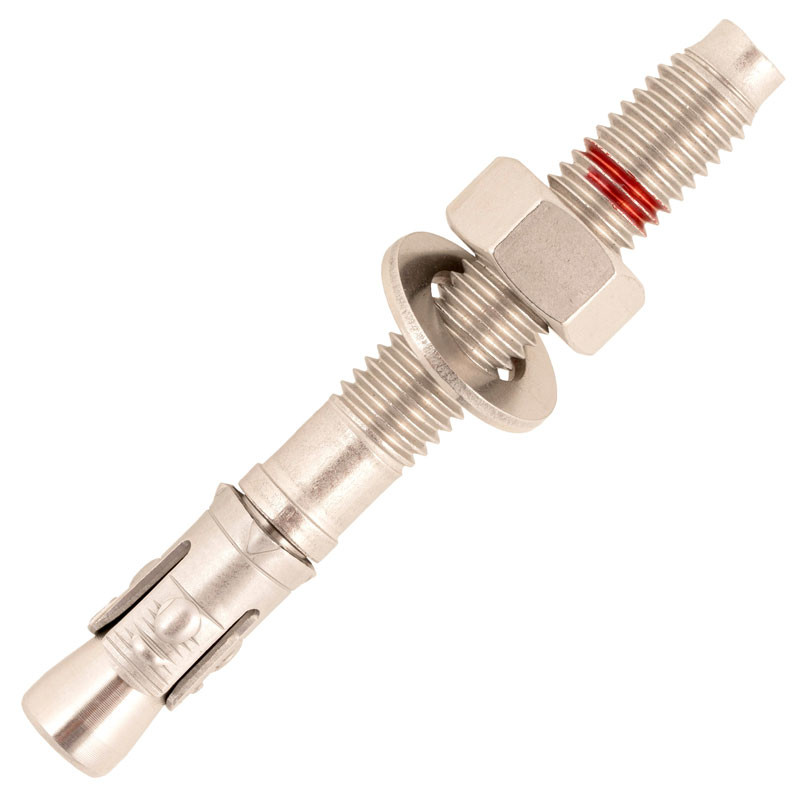

Goujon d'ancrage - inox a4

Goujon d'ancrage - inox a4 - ATE Option 7

Performant

Acier haute résistance pour des performances importantes.

Polyvalent

Utilisation possible en extéireur comme en intérieur.

Dimensions

Informations techniques

Diamètre Longueur h1 Øperçage SW tfix Lf tinst Référence
Diamètre Longueur
mm		 Prof perçage
mm		 Ø perçage
mm		 Ouverture de clé
mm		 épaisseur à fixer
mm		 Longueur de filetage Couple de serrage N.
M8 65 60 8 13 5 35 20 A4-BZ2-08X065
Diamètre : M8
Longueur : 65
h1 : 60
Øperçage : 8
SW : 13
tfix : 5
Lf : 35
tinst : 20
M8 75 60 8 13 15 45 20 A4-BZ2-08X075
Diamètre : M8
Longueur : 75
h1 : 60
Øperçage : 8
SW : 13
tfix : 15
Lf : 45
tinst : 20
M8 100 60 8 13 40 65 20 A4-BZ2-08X100
Diamètre : M8
Longueur : 100
h1 : 60
Øperçage : 8
SW : 13
tfix : 40
Lf : 65
tinst : 20
M8 120 60 8 13 60 90 20 A4-BZ2-08X120
Diamètre : M8
Longueur : 120
h1 : 60
Øperçage : 8
SW : 13
tfix : 60
Lf : 90
tinst : 20
M10 90 75 10 17 10 65 45 A4-BZ2-10X090
Diamètre : M10
Longueur : 90
h1 : 75
Øperçage : 10
SW : 17
tfix : 10
Lf : 65
tinst : 45
M10 100 75 10 17 20 65 45 A4-BZ2-10X100
Diamètre : M10
Longueur : 100
h1 : 75
Øperçage : 10
SW : 17
tfix : 20
Lf : 65
tinst : 45
M10 120 75 10 17 40 85 45 A4-BZ2-10X120
Diamètre : M10
Longueur : 120
h1 : 75
Øperçage : 10
SW : 17
tfix : 40
Lf : 85
tinst : 45
M10 140 75 10 17 60 100 45 A4-BZ2-10X140
Diamètre : M10
Longueur : 140
h1 : 75
Øperçage : 10
SW : 17
tfix : 60
Lf : 100
tinst : 45
M12 100 85 12 19 5 56 60 A4-BZ2-12X100
Diamètre : M12
Longueur : 100
h1 : 85
Øperçage : 12
SW : 19
tfix : 5
Lf : 56
tinst : 60
M12 120 85 12 19 25 76 60 A4-BZ2-12X120
Diamètre : M12
Longueur : 120
h1 : 85
Øperçage : 12
SW : 19
tfix : 25
Lf : 76
tinst : 60
M12 140 85 12 19 45 96 60 A4-BZ2-12X140
Diamètre : M12
Longueur : 140
h1 : 85
Øperçage : 12
SW : 19
tfix : 45
Lf : 96
tinst : 60
M16 125 100 16 24 15 68 130 A4-BZ2-16X125
Diamètre : M16
Longueur : 125
h1 : 100
Øperçage : 16
SW : 24
tfix : 15
Lf : 68
tinst : 130
M16 145 100 16 24 35 94 130 A4-BZ2-16X145
Diamètre : M16
Longueur : 145
h1 : 100
Øperçage : 16
SW : 24
tfix : 35
Lf : 94
tinst : 130
