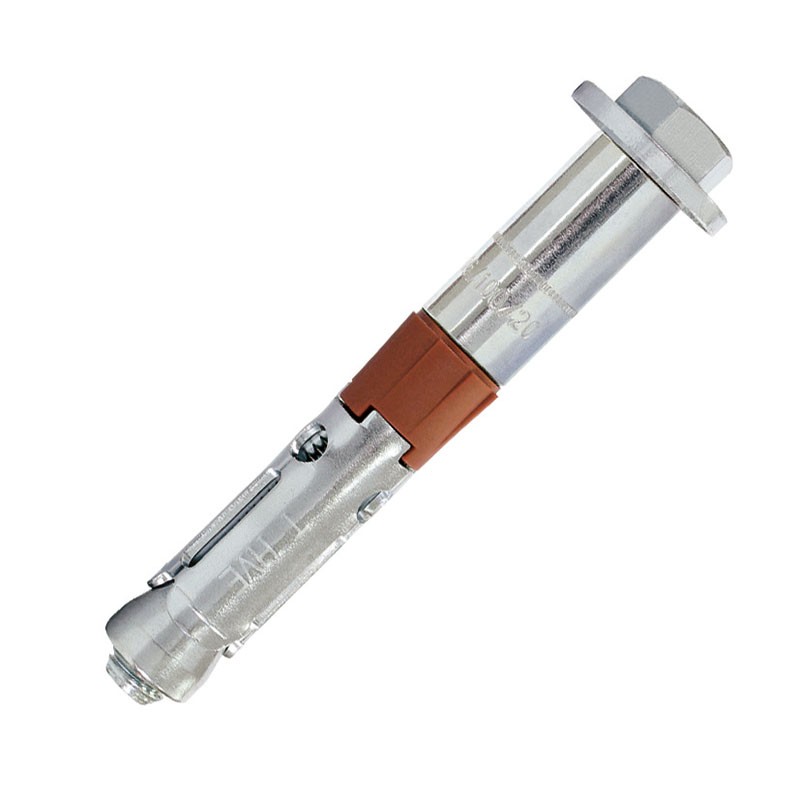

Cheville de sécurité hautes performances ETE Option 1 - vis TH - acier zingué

Cheville de sécurité hautes performances ETE Option 1 - vis TH - acier zingué

Esthétique

Placage parfait de la pièce à fixer grâce à la rondelle d'appui.

Efficace

Bague en matière synthétique permettant une installation optimale.

Performante

Acier 8.8 du M6 à M16 pour des performances optimales, même sous contraintes sismiques.

Dimensions

Informations techniques

Diamètre Longueur Øperçage h1 SW tfix tinst hef Référence
Diamètre Longueur
mm		 Ø perçage
mm		 Prof perçage
mm		 Ouverture de clé
mm		 épaisseur à fixer
mm		 Couple de serrage N.
M6 70 10 80 10 5 15 55 HVE10/5
Diamètre : M6
Longueur : 70
Øperçage : 10
h1 : 80
SW : 10
tfix : 5
tinst : 15
hef : 55
M6 80 10 80 10 15 15 55 HVE10/15
Diamètre : M6
Longueur : 80
Øperçage : 10
h1 : 80
SW : 10
tfix : 15
tinst : 15
hef : 55
M6 100 10 80 10 35 15 55 HVE10/35
Diamètre : M6
Longueur : 100
Øperçage : 10
h1 : 80
SW : 10
tfix : 35
tinst : 15
hef : 55
M8 80 12 90 13 10 30 60 HVE12/10
Diamètre : M8
Longueur : 80
Øperçage : 12
h1 : 90
SW : 13
tfix : 10
tinst : 30
hef : 60
M8 100 12 90 13 30 30 60 HVE12/30
Diamètre : M8
Longueur : 100
Øperçage : 12
h1 : 90
SW : 13
tfix : 30
tinst : 30
hef : 60
M8 120 12 90 13 50 30 60 HVE12/50
Diamètre : M8
Longueur : 120
Øperçage : 12
h1 : 90
SW : 13
tfix : 50
tinst : 30
hef : 60
M10 100 16 100 17 20 50 70 HVE16/20
Diamètre : M10
Longueur : 100
Øperçage : 16
h1 : 100
SW : 17
tfix : 20
tinst : 50
hef : 70
M10 120 16 100 17 40 50 70 HVE16/40
Diamètre : M10
Longueur : 120
Øperçage : 16
h1 : 100
SW : 17
tfix : 40
tinst : 50
hef : 70
M10 140 16 100 17 60 50 70 HVE16/60
Diamètre : M10
Longueur : 140
Øperçage : 16
h1 : 100
SW : 17
tfix : 60
tinst : 50
hef : 70
M12 120 18 120 19 20 100 90 HVE18/20
Diamètre : M12
Longueur : 120
Øperçage : 18
h1 : 120
SW : 19
tfix : 20
tinst : 100
hef : 90
M12 150 18 120 19 50 100 90 HVE18/50
Diamètre : M12
Longueur : 150
Øperçage : 18
h1 : 120
SW : 19
tfix : 50
tinst : 100
hef : 90
M16 140 24 140 24 20 160 105 HVE24/20
Diamètre : M16
Longueur : 140
Øperçage : 24
h1 : 140
SW : 24
tfix : 20
tinst : 160
hef : 105
M16 170 24 140 24 50 160 105 HVE24/50
Diamètre : M16
Longueur : 170
Øperçage : 24
h1 : 140
SW : 24
tfix : 50
tinst : 160
hef : 105
