Fixation d'isolant souple sous bardage

Fixation d'isolants souples protégés par un bardage rapporté ou une vêture.

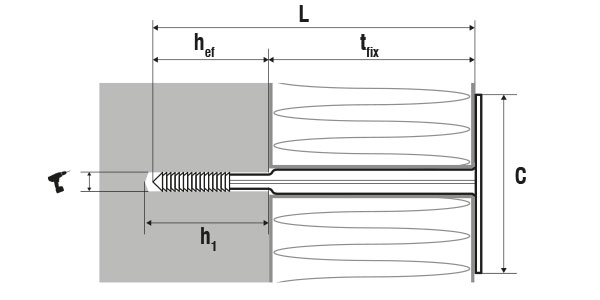

Dimensions

Informations techniques

Longueur Øperçage h1 tfix ø Rosace C hef Référence
Longueur
mm
Ø perçage
mm
Prof perçage
mm
épaisseur à fixer
mm
80 8 35 55 90 25 FI08080
Longueur : 80
Øperçage : 8
h1 : 35
tfix : 55
ø Rosace : 90
C :
hef : 25
100 8 35 75 90 25 FI08100
Longueur : 100
Øperçage : 8
h1 : 35
tfix : 75
ø Rosace : 90
C :
hef : 25
120 8 35 95 90 25 FI08120
Longueur : 120
Øperçage : 8
h1 : 35
tfix : 95
ø Rosace : 90
C :
hef : 25
140 8 35 115 90 25 FI08140
Longueur : 140
Øperçage : 8
h1 : 35
tfix : 115
ø Rosace : 90
C :
hef : 25
160 8 35 135 90 25 FI08160
Longueur : 160
Øperçage : 8
h1 : 35
tfix : 135
ø Rosace : 90
C :
hef : 25
180 8 40 150 90 30 FI08180*
Longueur : 180
Øperçage : 8
h1 : 40
tfix : 150
ø Rosace : 90
C :
hef : 30
200 8 40 170 90 30 FI08200*
Longueur : 200
Øperçage : 8
h1 : 40
tfix : 170
ø Rosace : 90
C :
hef : 30
220 8 40 190 90 30 FI08220*
Longueur : 220
Øperçage : 8
h1 : 40
tfix : 190
ø Rosace : 90
C :
hef : 30
240 8 40 210 90 30 FI08240*
Longueur : 240
Øperçage : 8
h1 : 40
tfix : 210
ø Rosace : 90
C :
hef : 30
