Rivet standard - alu/acier - tête plate

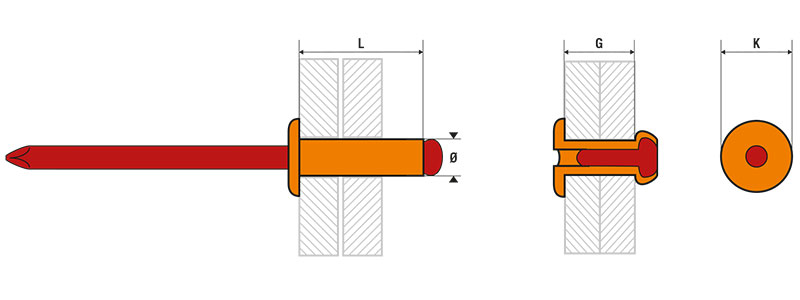

Dimensions

Informations techniques

Diamètre Longueur G K Cisaillement Øperçage Traction Référence
Diamètre Longueur
mm
Ø perçage
mm
2,4 4,0 0.5-2.0 5.0 314 2,5 353 ASD2404
Diamètre : 2,4
Longueur : 4,0
G : 0.5-2.0
K : 5.0
Cisaillement : 314
Øperçage : 2,5
Traction : 353
2,4 6,0 2.0-4.0 5.0 314 2,5 353 ASD2406
Diamètre : 2,4
Longueur : 6,0
G : 2.0-4.0
K : 5.0
Cisaillement : 314
Øperçage : 2,5
Traction : 353
2,4 8,0 4.0-6.0 5.0 314 2,5 353 ASD2408
Diamètre : 2,4
Longueur : 8,0
G : 4.0-6.0
K : 5.0
Cisaillement : 314
Øperçage : 2,5
Traction : 353
2,4 10,0 6.0-8.0 5.0 314 2,5 353 ASD2410
Diamètre : 2,4
Longueur : 10,0
G : 6.0-8.0
K : 5.0
Cisaillement : 314
Øperçage : 2,5
Traction : 353
2,4 12,0 8.0-10.0 5.0 314 2,5 353 ASD2412
Diamètre : 2,4
Longueur : 12,0
G : 8.0-10.0
K : 5.0
Cisaillement : 314
Øperçage : 2,5
Traction : 353
3,0 4,0 0.5-1.5 6.5 620 3,1 810 ASD3004
Diamètre : 3,0
Longueur : 4,0
G : 0.5-1.5
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 6,0 1.5-3.5 6.5 620 3,1 810 ASD3006
Diamètre : 3,0
Longueur : 6,0
G : 1.5-3.5
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 8,0 3.5-5.5 6.5 620 3,1 810 ASD3008
Diamètre : 3,0
Longueur : 8,0
G : 3.5-5.5
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 10,0 5.5-7.0 6.5 620 3,1 810 ASD3010
Diamètre : 3,0
Longueur : 10,0
G : 5.5-7.0
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 12,0 7.0-9.0 6.5 620 3,1 810 ASD3012
Diamètre : 3,0
Longueur : 12,0
G : 7.0-9.0
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 14,0 9.0-11.0 6.5 620 3,1 810 ASD3014
Diamètre : 3,0
Longueur : 14,0
G : 9.0-11.0
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 16,0 11.0-13.0 6.5 620 3,1 810 ASD3016
Diamètre : 3,0
Longueur : 16,0
G : 11.0-13.0
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 18,0 13.0-15.0 6.5 620 3,1 810 ASD3018
Diamètre : 3,0
Longueur : 18,0
G : 13.0-15.0
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,0 20,0 15.0-17.0 6.5 620 3,1 810 ASD3020
Diamètre : 3,0
Longueur : 20,0
G : 15.0-17.0
K : 6.5
Cisaillement : 620
Øperçage : 3,1
Traction : 810
3,2 6,0 1.5-3.5 6.5 760 3,3 980 ASD3206
Diamètre : 3,2
Longueur : 6,0
G : 1.5-3.5
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 8,0 3.5-5.5 6.5 760 3,3 980 ASD3208
Diamètre : 3,2
Longueur : 8,0
G : 3.5-5.5
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 10,0 5.5-7.0 6.5 760 3,3 980 ASD3210
Diamètre : 3,2
Longueur : 10,0
G : 5.5-7.0
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 12,0 7.0-9.0 6.5 760 3,3 980 ASD3212
Diamètre : 3,2
Longueur : 12,0
G : 7.0-9.0
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 14,0 9.0-11.0 6.5 760 3,3 980 ASD3214
Diamètre : 3,2
Longueur : 14,0
G : 9.0-11.0
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 16,0 11.0-13.0 6.5 760 3,3 980 ASD3216
Diamètre : 3,2
Longueur : 16,0
G : 11.0-13.0
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 18,0 13.0-15.0 6.5 760 3,3 980 ASD3218
Diamètre : 3,2
Longueur : 18,0
G : 13.0-15.0
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 20,0 15.0-17.0 6.5 760 3,3 980 ASD3220
Diamètre : 3,2
Longueur : 20,0
G : 15.0-17.0
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
3,2 25,0 17.0-22.0 6.5 760 3,3 980 ASD3225
Diamètre : 3,2
Longueur : 25,0
G : 17.0-22.0
K : 6.5
Cisaillement : 760
Øperçage : 3,3
Traction : 980
4,0 6,0 1.0-3.0 8.0 1200 4,1 1600 ASD4006
Diamètre : 4,0
Longueur : 6,0
G : 1.0-3.0
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 8,0 3.0-5.0 8.0 1200 4,1 1600 ASD4008
Diamètre : 4,0
Longueur : 8,0
G : 3.0-5.0
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 10,0 5.0-6.5 8.0 1200 4,1 1600 ASD4010
Diamètre : 4,0
Longueur : 10,0
G : 5.0-6.5
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 12,0 6.5-8.5 8.0 1200 4,1 1600 ASD4012
Diamètre : 4,0
Longueur : 12,0
G : 6.5-8.5
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 14,0 8.5-10.5 8.0 1200 4,1 1600 ASD4014
Diamètre : 4,0
Longueur : 14,0
G : 8.5-10.5
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 16,0 10.5-12.5 8.0 1200 4,1 1600 ASD4016
Diamètre : 4,0
Longueur : 16,0
G : 10.5-12.5
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 18,0 12.5-14.5 8.0 1200 4,1 1600 ASD4018
Diamètre : 4,0
Longueur : 18,0
G : 12.5-14.5
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 20,0 14.5-16.5 8.0 1200 4,1 1600 ASD4020
Diamètre : 4,0
Longueur : 20,0
G : 14.5-16.5
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 23,0 16.5-19.0 8.0 1200 4,1 1600 ASD4023
Diamètre : 4,0
Longueur : 23,0
G : 16.5-19.0
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 25,0 19.0-21.5 8.0 1200 4,1 1600 ASD4025
Diamètre : 4,0
Longueur : 25,0
G : 19.0-21.5
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 30,0 21.5-26.0 8.0 1200 4,1 1600 ASD4030
Diamètre : 4,0
Longueur : 30,0
G : 21.5-26.0
K : 8.0
Cisaillement : 1200
Øperçage : 4,1
Traction : 1600
4,0 35,0 26.0-30.0 9.5 1 690 4,1 2230 ASD4035
Diamètre : 4,0
Longueur : 35,0
G : 26.0-30.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,1
Traction : 2230
4,8 6,0 1.0-3.0 9.5 1 690 4,9 2230 ASD4806
Diamètre : 4,8
Longueur : 6,0
G : 1.0-3.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 8,0 3.0-4.5 9.5 1 690 4,9 2230 ASD4808
Diamètre : 4,8
Longueur : 8,0
G : 3.0-4.5
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 10,0 4.5-6.0 9.5 1 690 4,9 2230 ASD4810
Diamètre : 4,8
Longueur : 10,0
G : 4.5-6.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 12,0 6.0-8.0 9.5 1 690 4,9 2230 ASD4812
Diamètre : 4,8
Longueur : 12,0
G : 6.0-8.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 14,0 8.0-10.0 9.5 1 690 4,9 2230 ASD4814
Diamètre : 4,8
Longueur : 14,0
G : 8.0-10.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 16,0 10.0-12.0 9.5 1 690 4,9 2230 ASD4816
Diamètre : 4,8
Longueur : 16,0
G : 10.0-12.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 18,0 12.0-14.0 9.5 1 690 4,9 2230 ASD4818
Diamètre : 4,8
Longueur : 18,0
G : 12.0-14.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 20,0 14.0-16.0 9.5 1 690 4,9 2230 ASD4820
Diamètre : 4,8
Longueur : 20,0
G : 14.0-16.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 22,0 16.0-18.0 9.5 1 690 4,9 2230 ASD4822
Diamètre : 4,8
Longueur : 22,0
G : 16.0-18.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 25,0 18.0-21.0 9.5 1 690 4,9 2230 ASD4825
Diamètre : 4,8
Longueur : 25,0
G : 18.0-21.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 30,0 21.0-25.0 9.5 1 690 4,9 2230 ASD4830
Diamètre : 4,8
Longueur : 30,0
G : 21.0-25.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 35,0 25.0-30.0 9.5 1 690 4,9 2230 ASD4835
Diamètre : 4,8
Longueur : 35,0
G : 25.0-30.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 40,0 30.0-35.0 9.5 1 690 4,9 2230 ASD4840
Diamètre : 4,8
Longueur : 40,0
G : 30.0-35.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 45,0 35.0-40.0 9.5 1 690 4,9 2230 ASD4845
Diamètre : 4,8
Longueur : 45,0
G : 35.0-40.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 50,0 40.0-45.0 9.5 1 690 4,9 2230 ASD4850
Diamètre : 4,8
Longueur : 50,0
G : 40.0-45.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 60,0 45.0-55.0 9.5 1 690 4,9 2230 ASD4860
Diamètre : 4,8
Longueur : 60,0
G : 45.0-55.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 70,0 55.0-65.0 9.5 1 690 4,9 2230 ASD4870
Diamètre : 4,8
Longueur : 70,0
G : 55.0-65.0
K : 9.5
Cisaillement : 1 690
Øperçage : 4,9
Traction : 2230
4,8 80,0 65.0-75.0 12.0 3000 4,9 3 900 ASD4880
Diamètre : 4,8
Longueur : 80,0
G : 65.0-75.0
K : 12.0
Cisaillement : 3000
Øperçage : 4,9
Traction : 3 900
6,0 8,0 2.0-4.0 12.0 3000 6,1 3 900 ASD6008
Diamètre : 6,0
Longueur : 8,0
G : 2.0-4.0
K : 12.0
Cisaillement : 3000
Øperçage : 6,1
Traction : 3 900
6,0 10,0 4.0-6.0 12.0 3000 6,1 3 900 ASD6010
Diamètre : 6,0
Longueur : 10,0
G : 4.0-6.0
K : 12.0
Cisaillement : 3000
Øperçage : 6,1
Traction : 3 900
6,0 12,0 6.0-8.0 12.0 2400 6,1 3600 ASD6012
Diamètre : 6,0
Longueur : 12,0
G : 6.0-8.0
K : 12.0
Cisaillement : 2400
Øperçage : 6,1
Traction : 3600
6,0 16,0 9.0-11.0 12.0 3000 6,1 3 900 ASD6016
Diamètre : 6,0
Longueur : 16,0
G : 9.0-11.0
K : 12.0
Cisaillement : 3000
Øperçage : 6,1
Traction : 3 900
6,0 18,0 11.0-13.0 12.0 3000 6,1 3 900 ASD6018
Diamètre : 6,0
Longueur : 18,0
G : 11.0-13.0
K : 12.0
Cisaillement : 3000
Øperçage : 6,1
Traction : 3 900
6,0 22,0 13.0-16.0 12.0 2400 6,1 3600 ASD6022
Diamètre : 6,0
Longueur : 22,0
G : 13.0-16.0
K : 12.0
Cisaillement : 2400
Øperçage : 6,1
Traction : 3600
6,0 26,0 16.0-20.0 12.0 3000 6,1 3 900 ASD6026
Diamètre : 6,0
Longueur : 26,0
G : 16.0-20.0
K : 12.0
Cisaillement : 3000
Øperçage : 6,1
Traction : 3 900
6,0 30,0 20.0-24.0 12.0 3000 6,1 3 900 ASD6030
Diamètre : 6,0
Longueur : 30,0
G : 20.0-24.0
K : 12.0
Cisaillement : 3000
Øperçage : 6,1
Traction : 3 900
6,0 35,0 24.0-29.0 12.0 3000 6,1 3 900 ASD6035
Diamètre : 6,0
Longueur : 35,0
G : 24.0-29.0
K : 12.0
Cisaillement : 3000
Øperçage : 6,1
Traction : 3 900
6,4 10,0 2.0-5.0 12.7 3 120 6,5 4 090 ASD6410
Diamètre : 6,4
Longueur : 10,0
G : 2.0-5.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 12,0 4.0-6.0 12.7 3 120 6,5 4 090 ASD6412
Diamètre : 6,4
Longueur : 12,0
G : 4.0-6.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 15,0 6.0-9.0 12.7 3 120 6,5 4 090 ASD6415
Diamètre : 6,4
Longueur : 15,0
G : 6.0-9.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 18,0 9.0-13.0 12.7 3 120 6,5 4 090 ASD6418
Diamètre : 6,4
Longueur : 18,0
G : 9.0-13.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 22,0 13.0-16.0 12.7 3 120 6,5 4 090 ASD6422
Diamètre : 6,4
Longueur : 22,0
G : 13.0-16.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 26,0 16.0-20.0 12.7 3 120 6,5 4 090 ASD6426
Diamètre : 6,4
Longueur : 26,0
G : 16.0-20.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 30,0 20.0-24.0 12.7 3 120 6,5 4 090 ASD6430
Diamètre : 6,4
Longueur : 30,0
G : 20.0-24.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 35,0 24.0-30.0 12.7 3 120 6,5 4 090 ASD6435
Diamètre : 6,4
Longueur : 35,0
G : 24.0-30.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
6,4 40,0 30.0-35.0 12.7 3 120 6,5 4 090 ASD6440
Diamètre : 6,4
Longueur : 40,0
G : 30.0-35.0
K : 12.7
Cisaillement : 3 120
Øperçage : 6,5
Traction : 4 090
