Rivet standard - alu/acier - tête extra large

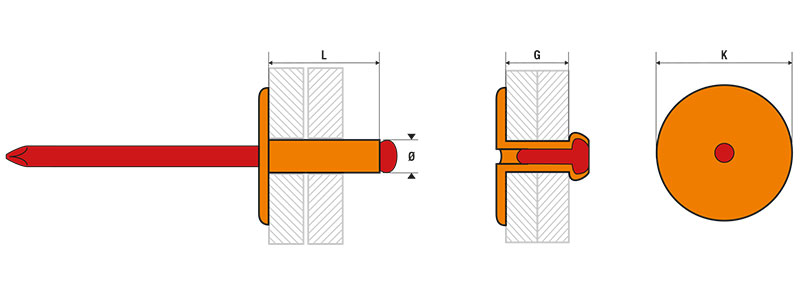

Dimensions

Informations techniques

Diamètre Longueur G Cisaillement K Øperçage Traction Référence
Diamètre Longueur
mm
Ø perçage
mm
3,2 6,0 1.0-3.5 760 9.5 3.3 980 ASX3206
Diamètre : 3,2
Longueur : 6,0
G : 1.0-3.5
Cisaillement : 760
K : 9.5
Øperçage : 3.3
Traction : 980
3,2 8,0 3.5-5.0 760 9.5 3.3 980 ASX3208
Diamètre : 3,2
Longueur : 8,0
G : 3.5-5.0
Cisaillement : 760
K : 9.5
Øperçage : 3.3
Traction : 980
3,2 10,0 5.0-7.0 760 9.5 3.3 980 ASX3210
Diamètre : 3,2
Longueur : 10,0
G : 5.0-7.0
Cisaillement : 760
K : 9.5
Øperçage : 3.3
Traction : 980
3,2 12,0 7.0-9.0 760 9.5 3.3 980 ASX3212
Diamètre : 3,2
Longueur : 12,0
G : 7.0-9.0
Cisaillement : 760
K : 9.5
Øperçage : 3.3
Traction : 980
3,2 14,0 9.0-11.0 760 9.5 3.3 980 ASX3214
Diamètre : 3,2
Longueur : 14,0
G : 9.0-11.0
Cisaillement : 760
K : 9.5
Øperçage : 3.3
Traction : 980
4,0 8,0 3.0-5.0 1 080 12.0 4.0 1 580 ASX4008
Diamètre : 4,0
Longueur : 8,0
G : 3.0-5.0
Cisaillement : 1 080
K : 12.0
Øperçage : 4.0
Traction : 1 580
4,0 10,0 5.0-6.5 1 080 12.0 4.0 1 580 ASX4010
Diamètre : 4,0
Longueur : 10,0
G : 5.0-6.5
Cisaillement : 1 080
K : 12.0
Øperçage : 4.0
Traction : 1 580
4,0 12,0 6.5-8.5 1 080 12.0 4.0 1 580 ASX4012
Diamètre : 4,0
Longueur : 12,0
G : 6.5-8.5
Cisaillement : 1 080
K : 12.0
Øperçage : 4.0
Traction : 1 580
4,0 14,0 9.0-10.5 1 080 12.0 4.0 1 580 ASX4014
Diamètre : 4,0
Longueur : 14,0
G : 9.0-10.5
Cisaillement : 1 080
K : 12.0
Øperçage : 4.0
Traction : 1 580
4,0 16,0 10.5-12.5 1 080 12.0 4.0 1 580 ASX4016
Diamètre : 4,0
Longueur : 16,0
G : 10.5-12.5
Cisaillement : 1 080
K : 12.0
Øperçage : 4.0
Traction : 1 580
4,0 18,0 12.5-15.0 1 080 12.0 4.0 1 580 ASX4018
Diamètre : 4,0
Longueur : 18,0
G : 12.5-15.0
Cisaillement : 1 080
K : 12.0
Øperçage : 4.0
Traction : 1 580
4,0 20,0 15.0-17.0 1 080 12.0 4.0 1 580 ASX4020
Diamètre : 4,0
Longueur : 20,0
G : 15.0-17.0
Cisaillement : 1 080
K : 12.0
Øperçage : 4.0
Traction : 1 580
4,8 10,0 3.5-6.0 1 580 16.0 4.8 2 230 ASX4810
Diamètre : 4,8
Longueur : 10,0
G : 3.5-6.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 12,0 6.0-8.0 1 580 16.0 4.8 2 230 ASX4812
Diamètre : 4,8
Longueur : 12,0
G : 6.0-8.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 14,0 8.0-10.0 1 580 16.0 4.8 2 230 ASX4814
Diamètre : 4,8
Longueur : 14,0
G : 8.0-10.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 16,0 10.0-12.0 1 580 16.0 4.8 2 230 ASX4816
Diamètre : 4,8
Longueur : 16,0
G : 10.0-12.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 18,0 12.0-14.0 1 580 16.0 4.8 2 230 ASX4818
Diamètre : 4,8
Longueur : 18,0
G : 12.0-14.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 20,0 14.0-16.0 1 580 16.0 4.8 2 230 ASX4820
Diamètre : 4,8
Longueur : 20,0
G : 14.0-16.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 26,0 20.0-22.5 1 580 16.0 4.8 2 230 ASX4826
Diamètre : 4,8
Longueur : 26,0
G : 20.0-22.5
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 30,0 23.0-25.0 1 580 16.0 4.8 2 230 ASX4830
Diamètre : 4,8
Longueur : 30,0
G : 23.0-25.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
4,8 35,0 25.0-30.0 1 580 16.0 4.8 2 230 ASX4835
Diamètre : 4,8
Longueur : 35,0
G : 25.0-30.0
Cisaillement : 1 580
K : 16.0
Øperçage : 4.8
Traction : 2 230
