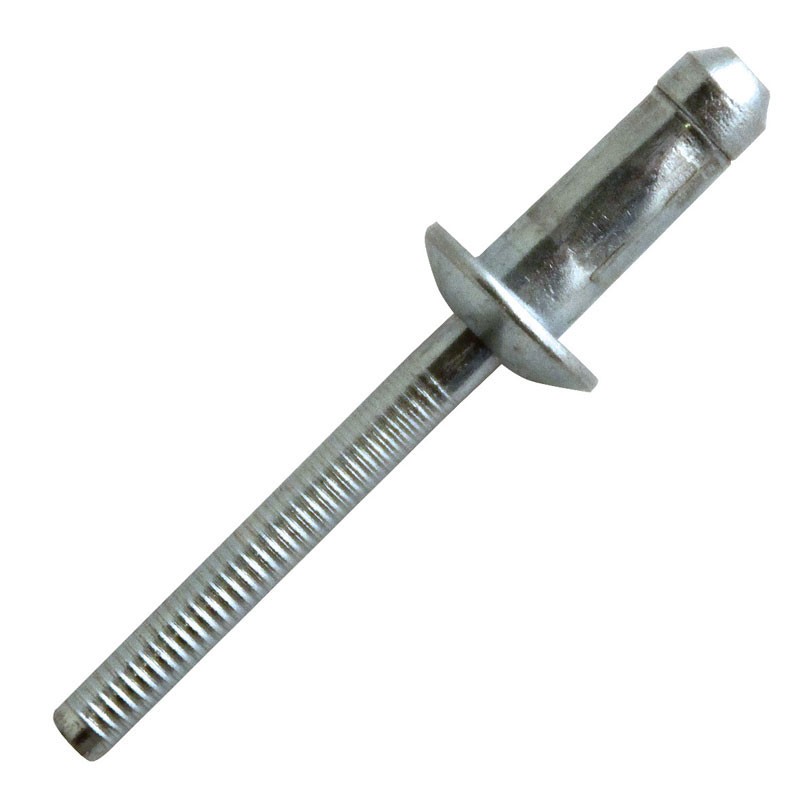

Rivet de structure hyperiv - acier/acier - tête plate
HPSD
Tête plate : C’est la forme de tête la plus courante. Elle est adaptée à la grande majorité des applications.
Acier : Pour toutes les atmosphères non-corrosives, les rivets acier vous offrent des résistances mécaniques optimales.
.png)

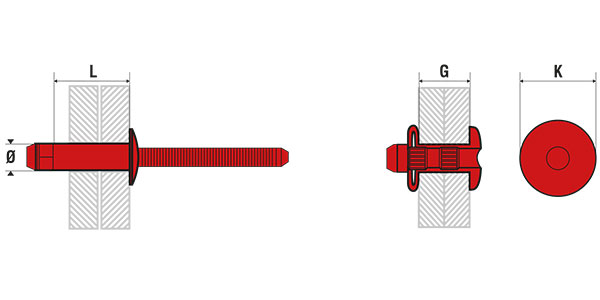

Dimensions
Informations techniques
| Diamètre | Longueur | G | K | Cisaillement | Øperçage | Traction | Référence | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre | Longueur mm |
Ø perçage mm |
|||||||||||||||||||||
| 3.2 | 7.0 | 1.0-3.0 | 6.0 | 1200 | 3.4 | 1300 | HPSD32070 | ||||||||||||||||
|
Diamètre : 3.2 Longueur : 7.0 G : 1.0-3.0 K : 6.0 Cisaillement : 1200 Øperçage : 3.4 Traction : 1300 |
|||||||||||||||||||||||
| 3.2 | 9.0 | 3.0-5.0 | 6.0 | 1200 | 3.4 | 1300 | HPSD32090 | ||||||||||||||||
|
Diamètre : 3.2 Longueur : 9.0 G : 3.0-5.0 K : 6.0 Cisaillement : 1200 Øperçage : 3.4 Traction : 1300 |
|||||||||||||||||||||||
| 3.2 | 11.0 | 5.0-7.0 | 6.0 | 1200 | 3.4 | 1300 | HPSD32110 | ||||||||||||||||
|
Diamètre : 3.2 Longueur : 11.0 G : 5.0-7.0 K : 6.0 Cisaillement : 1200 Øperçage : 3.4 Traction : 1300 |
|||||||||||||||||||||||
| 4.0 | 8.0 | 1.0-3.0 | 7.8 | 2400 | 4.2 | 2600 | HPSD40080 | ||||||||||||||||
|
Diamètre : 4.0 Longueur : 8.0 G : 1.0-3.0 K : 7.8 Cisaillement : 2400 Øperçage : 4.2 Traction : 2600 |
|||||||||||||||||||||||
| 4.0 | 10.0 | 3.0-5.0 | 7.8 | 2400 | 4.2 | 2600 | HPSD40100 | ||||||||||||||||
|
Diamètre : 4.0 Longueur : 10.0 G : 3.0-5.0 K : 7.8 Cisaillement : 2400 Øperçage : 4.2 Traction : 2600 |
|||||||||||||||||||||||
| 4.0 | 12.0 | 5.0-7.0 | 7.8 | 2400 | 4.2 | 2600 | HPSD40120 | ||||||||||||||||
|
Diamètre : 4.0 Longueur : 12.0 G : 5.0-7.0 K : 7.8 Cisaillement : 2400 Øperçage : 4.2 Traction : 2600 |
|||||||||||||||||||||||
| 4.8 | 9.5 | 1.5-3.5 | 9.3 | 3600 | 5.0 | 3500 | HPSD48095 | ||||||||||||||||
|
Diamètre : 4.8 Longueur : 9.5 G : 1.5-3.5 K : 9.3 Cisaillement : 3600 Øperçage : 5.0 Traction : 3500 |
|||||||||||||||||||||||
| 4.8 | 12.0 | 3.5-6.0 | 9.3 | 3600 | 5.0 | 3500 | HPSD48120 | ||||||||||||||||
|
Diamètre : 4.8 Longueur : 12.0 G : 3.5-6.0 K : 9.3 Cisaillement : 3600 Øperçage : 5.0 Traction : 3500 |
|||||||||||||||||||||||
| 4.8 | 14.5 | 6.0-8.5 | 9.3 | 3600 | 5.0 | 3500 | HPSD48145 | ||||||||||||||||
|
Diamètre : 4.8 Longueur : 14.5 G : 6.0-8.5 K : 9.3 Cisaillement : 3600 Øperçage : 5.0 Traction : 3500 |
|||||||||||||||||||||||
| 4.8 | 16.5 | 8.5-11.0 | 9.3 | 3600 | 5.0 | 3500 | HPSD48160 | ||||||||||||||||
|
Diamètre : 4.8 Longueur : 16.5 G : 8.5-11.0 K : 9.3 Cisaillement : 3600 Øperçage : 5.0 Traction : 3500 |
|||||||||||||||||||||||
| 4.8 | 19.0 | 11.0-13.5 | 9.3 | 3600 | 5.0 | 3500 | HPSD48200 | ||||||||||||||||
|
Diamètre : 4.8 Longueur : 19.0 G : 11.0-13.5 K : 9.3 Cisaillement : 3600 Øperçage : 5.0 Traction : 3500 |
|||||||||||||||||||||||
| 6.4 | 10.0 | 2.8-4.8 | 13.4 | 10200 | 6.8 | 7150 | HPSD64100 | ||||||||||||||||
|
Diamètre : 6.4 Longueur : 10.0 G : 2.8-4.8 K : 13.4 Cisaillement : 10200 Øperçage : 6.8 Traction : 7150 |
|||||||||||||||||||||||
| 6.4 | 12.0 | 4.8-6.8 | 13.4 | 10200 | 6.8 | 7150 | HPSD64120 | ||||||||||||||||
|
Diamètre : 6.4 Longueur : 12.0 G : 4.8-6.8 K : 13.4 Cisaillement : 10200 Øperçage : 6.8 Traction : 7150 |
|||||||||||||||||||||||
| 6.4 | 14.0 | 6.8-8.8 | 13.4 | 10200 | 6.8 | 7150 | HPSD64140 | ||||||||||||||||
|
Diamètre : 6.4 Longueur : 14.0 G : 6.8-8.8 K : 13.4 Cisaillement : 10200 Øperçage : 6.8 Traction : 7150 |
|||||||||||||||||||||||
| 6.4 | 16.0 | 8.8-10.8 | 13.4 | 10200 | 6.8 | 7150 | HPSD64160 | ||||||||||||||||
|
Diamètre : 6.4 Longueur : 16.0 G : 8.8-10.8 K : 13.4 Cisaillement : 10200 Øperçage : 6.8 Traction : 7150 |
|||||||||||||||||||||||
| 6.4 | 18.0 | 10.8-12.8 | 13.4 | 10200 | 6.8 | 7150 | HPSD64180 | ||||||||||||||||
|
Diamètre : 6.4 Longueur : 18.0 G : 10.8-12.8 K : 13.4 Cisaillement : 10200 Øperçage : 6.8 Traction : 7150 |
|||||||||||||||||||||||
| 6.4 | 20.0 | 11.0-14.5 | 13.4 | 10200 | 6.8 | 7150 | HPSD64200 | ||||||||||||||||
|
Diamètre : 6.4 Longueur : 20.0 G : 11.0-14.5 K : 13.4 Cisaillement : 10200 Øperçage : 6.8 Traction : 7150 |
|||||||||||||||||||||||
| 7.8 | 14.0 | 4.0-7.0 | 16.0 | 14100 | 8.2 | 9300 | HPSD78140 | ||||||||||||||||
|
Diamètre : 7.8 Longueur : 14.0 G : 4.0-7.0 K : 16.0 Cisaillement : 14100 Øperçage : 8.2 Traction : 9300 |
|||||||||||||||||||||||
| 7.8 | 22.0 | 13.0-16.0 | 16.0 | 14100 | 8.2 | 9300 | HPSD78220 | ||||||||||||||||
|
Diamètre : 7.8 Longueur : 22.0 G : 13.0-16.0 K : 16.0 Cisaillement : 14100 Øperçage : 8.2 Traction : 9300 |
|||||||||||||||||||||||
| 4.0 | 15.0 | 7.0-9.0 | 7.8 | 2400 | 4.2 | 2600 | HPSD40150 | ||||||||||||||||
|
Diamètre : 4.0 Longueur : 15.0 G : 7.0-9.0 K : 7.8 Cisaillement : 2400 Øperçage : 4.2 Traction : 2600 |
|||||||||||||||||||||||
| 6.0 | 11.0 | 1.5-4.0 | 12.0 | 4200 | 6.4 | 5400 | HPSD60110 | ||||||||||||||||
|
Diamètre : 6.0 Longueur : 11.0 G : 1.5-4.0 K : 12.0 Cisaillement : 4200 Øperçage : 6.4 Traction : 5400 |
|||||||||||||||||||||||
| 6.0 | 14.5 | 3.0-6.0 | 12.0 | 5400 | 6.4 | 5400 | HPSD60140 | ||||||||||||||||
|
Diamètre : 6.0 Longueur : 14.5 G : 3.0-6.0 K : 12.0 Cisaillement : 5400 Øperçage : 6.4 Traction : 5400 |
|||||||||||||||||||||||
| 6.0 | 17.0 | 6.0-9.0 | 12.0 | 8500 | 6.4 | 5400 | HPSD60170 | ||||||||||||||||
|
Diamètre : 6.0 Longueur : 17.0 G : 6.0-9.0 K : 12.0 Cisaillement : 8500 Øperçage : 6.4 Traction : 5400 |
|||||||||||||||||||||||
| 6.0 | 20.5 | 9.0-12.0 | 12.0 | 8500 | 6.4 | 5400 | HPSD60200 | ||||||||||||||||
|
Diamètre : 6.0 Longueur : 20.5 G : 9.0-12.0 K : 12.0 Cisaillement : 8500 Øperçage : 6.4 Traction : 5400 |
|||||||||||||||||||||||
