Accueil Rivets>Goujon bague hyperbolt - acier - tête plate

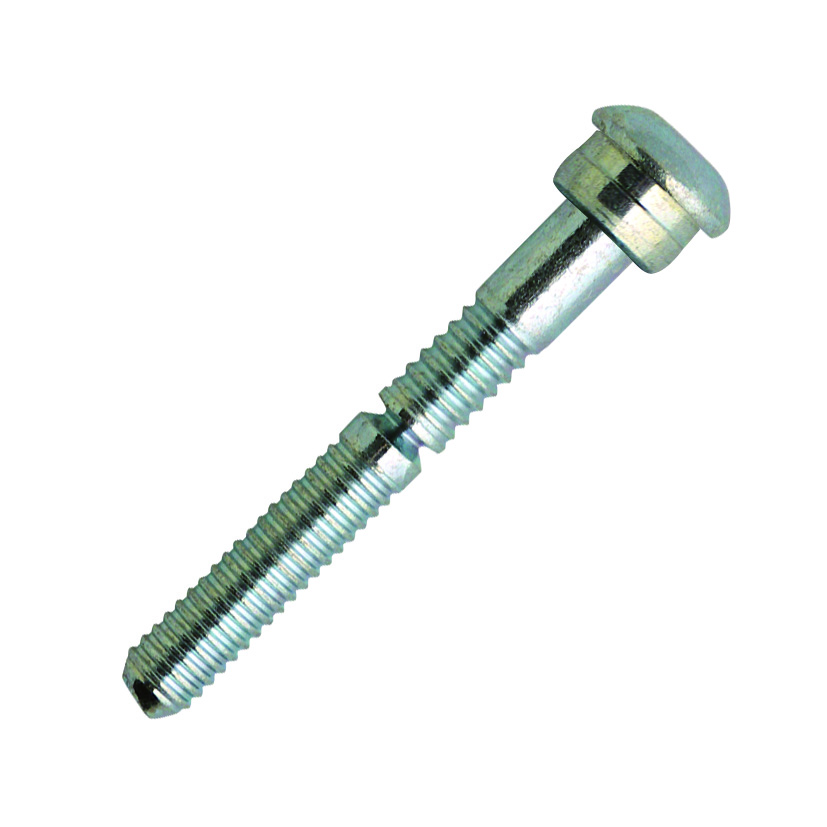

Goujon bague hyperbolt - acier - tête plate

Goujon bague hyperbolt - acier - tête plate

Tête plate : C’est la forme de tête la plus courante. Elle est adaptée à la grande majorité des applications.

Acier : Pour toutes les atmosphères non-corrosives, les rivets acier vous offrent des résistances mécaniques optimales.

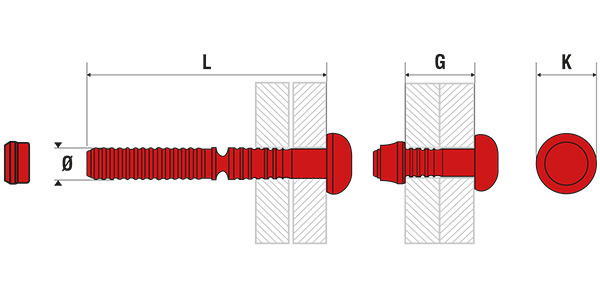

Dimensions

Informations techniques

Diamètre Longueur G K Cisaillement Øperçage Traction Référence
Diamètre Longueur
mm		 Ø perçage
mm
6.4 41.78 1.6-4.8 13.3 13830 Ø7.1 11560 HBSD0802
Diamètre : 6.4
Longueur : 41.78
G : 1.6-4.8
K : 13.3
Cisaillement : 13830
Øperçage : Ø7.1
Traction : 11560
6.4 44.96 4.8-7.9 13.3 13830 Ø7.1 11560 HBSD0804
Diamètre : 6.4
Longueur : 44.96
G : 4.8-7.9
K : 13.3
Cisaillement : 13830
Øperçage : Ø7.1
Traction : 11560
6.4 48.13 7.9-11.1 13.3 13830 Ø7.1 11560 HBSD0806
Diamètre : 6.4
Longueur : 48.13
G : 7.9-11.1
K : 13.3
Cisaillement : 13830
Øperçage : Ø7.1
Traction : 11560
6.4 51.31 11.1-14.3 13.3 13830 Ø7.1 11560 HBSD0808
Diamètre : 6.4
Longueur : 51.31
G : 11.1-14.3
K : 13.3
Cisaillement : 13830
Øperçage : Ø7.1
Traction : 11560
6.4 54.48 14.3-17.5 13.3 13830 Ø7.1 11560 HBSD0810
Diamètre : 6.4
Longueur : 54.48
G : 14.3-17.5
K : 13.3
Cisaillement : 13830
Øperçage : Ø7.1
Traction : 11560
6.4 BAGUE HBSD-08
Diamètre : 6.4
Longueur : BAGUE
G :
K :
Cisaillement :
Øperçage :
Traction :
8.0 54.86 6.4-12.7 16.7 21430 Ø9.1 17730 HBSD1006
Diamètre : 8.0
Longueur : 54.86
G : 6.4-12.7
K : 16.7
Cisaillement : 21430
Øperçage : Ø9.1
Traction : 17730
8.0 61.21 12.7-19.0 16.7 21430 Ø9.1 17730 HBSD1010
Diamètre : 8.0
Longueur : 61.21
G : 12.7-19.0
K : 16.7
Cisaillement : 21430
Øperçage : Ø9.1
Traction : 17730
8.0 BAGUE HBSD-10
Diamètre : 8.0
Longueur : BAGUE
G :
K :
Cisaillement :
Øperçage :
Traction :
9.6 57.05 3.2-9.5 19.9 30960 Ø10.7 25510 HBSD1204
Diamètre : 9.6
Longueur : 57.05
G : 3.2-9.5
K : 19.9
Cisaillement : 30960
Øperçage : Ø10.7
Traction : 25510
9.6 60.22 6.4-12.7 19.9 30960 Ø10.7 25510 HBSD1206
Diamètre : 9.6
Longueur : 60.22
G : 6.4-12.7
K : 19.9
Cisaillement : 30960
Øperçage : Ø10.7
Traction : 25510
9.6 66.57 12.7-19.0 19.9 30960 Ø10.7 25510 HBSD1210
Diamètre : 9.6
Longueur : 66.57
G : 12.7-19.0
K : 19.9
Cisaillement : 30960
Øperçage : Ø10.7
Traction : 25510
9.6 BAGUE HBSD-12
Diamètre : 9.6
Longueur : BAGUE
G :
K :
Cisaillement :
Øperçage :
Traction :
