Rivet de structure superiv - acier/acier - tête plate

Rivet de structure superiv - acier/acier - tête plate

Tête plate : C’est la forme de tête la plus courante. Elle est adaptée à la grande majorité des applications.

Acier : Pour toutes les atmosphères non-corrosives, les rivets acier vous offrent des résistances mécaniques optimales.

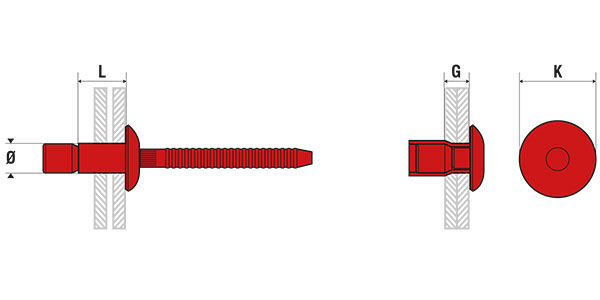

Dimensions

Informations techniques

Diamètre Longueur Cisaillement Øperçage Traction G K Référence
Diamètre Longueur
mm		 Ø perçage
mm
4.8 10.5 5780 Ø5.0 4400 1.6-6.4 10.16 SPSD48100
Diamètre : 4.8
Longueur : 10.5
Cisaillement : 5780
Øperçage : Ø5.0
Traction : 4400
G : 1.6-6.4
K : 10.16
4.8 14.0 5780 Ø5,0 4400 5.4-11.1 10.16 SPSD48140
Diamètre : 4.8
Longueur : 14.0
Cisaillement : 5780
Øperçage : Ø5,0
Traction : 4400
G : 5.4-11.1
K : 10.16
6.4 14.0 11120 Ø6.8 8220 2.0-9.5 13.46 SPSD64140
Diamètre : 6.4
Longueur : 14.0
Cisaillement : 11120
Øperçage : Ø6.8
Traction : 8220
G : 2.0-9.5
K : 13.46
6.4 20.0 11120 Ø6.8 8220 8.9-15.9 13.46 SPSD64200
Diamètre : 6.4
Longueur : 20.0
Cisaillement : 11120
Øperçage : Ø6.8
Traction : 8220
G : 8.9-15.9
K : 13.46
7.8 21.0 13340 Ø8.2 8900 3.0-14.0 16.50 SPSD78210
Diamètre : 7.8
Longueur : 21.0
Cisaillement : 13340
Øperçage : Ø8.2
Traction : 8900
G : 3.0-14.0
K : 16.50
9.8 21.3 26680 Ø9.9 17790 3.05-14.22 20 SPSD100210
Diamètre : 9.8
Longueur : 21.3
Cisaillement : 26680
Øperçage : Ø9.9
Traction : 17790
G : 3.05-14.22
K : 20
