TRAPEZO-E trapezo-e-cavalier-bac-acier-sommet-de-nervure-type-e

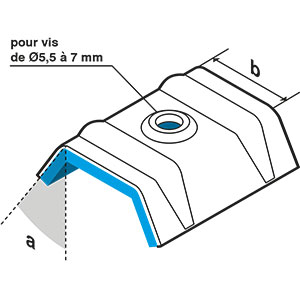

Cavalier bac acier - sommet de nervure type E

Réf. :

Évite le poinçonnement du bac acier par la pose.
Étanchéité intégré : ne nécessite pas de rondelle d'étanchéité supplémentaire au montage.
Gain de temps

Dimensions

Informations techniques

angle	Largeur	Référence

29	23	CAV-TE1
angle : 29 Largeur : 23 :
13	24	CAV-TE2
angle : 13 Largeur : 24 :
30	27	CAV-TE3
angle : 30 Largeur : 27 :

Cavalier vulcanisé avec étanchéité intégré Monobloc
Pour toutes fixations de ø5,5 à 7 mm
Matière : Aluminium naturel ou prélaqué
Caoutchouc EPDM
Laquage : EPOXY cuit au four sans TGIC et pulvérisé par électro-statisme. Résistance à la corrosion :
- 25 cycles Kesternich
- Essai au brouillard salin = 1000 heures.

Choisir un cavalier

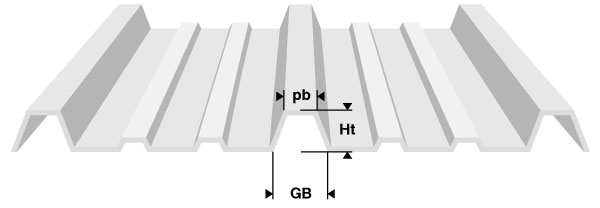

Le cavalier dépend de la forme de la nervure du bac acier à poser.

Selon ces mesures, choisissez le cavalier adapté. À titre indicatif, la correspondance avec les fabricants les plus significatifs est indiquée.

pb	GB	Ht	Type cavalier	ACIER GROSJEAN®	ARCELOR MITTAL®	BACACIER®	CISABAC®	JORIS IDE®	MONOPANEL®	NLMK PROFIL BATIMENT®	SDO SOCIÉTÉ PROFILAGE OUEST®	TOLFER MAISIER®	ALUFORM SYSTEME®	BEMO SYSTEMS®	RIGI SYSTEMS®	TECTONIA®
19	70	38	E2												x
20	55	37	E2			x
20	65	40	E2			x		x	x		x	x
20	66	40	E2				x
20	58	38	E2
20	55	35	E2
21	66	35	E1			x
21	75	45	E1			x
22	63	33	E1	x				x
22	72	39	E1		x
22	63	35	E1			x
23	75	45	E1	x	x		x	x	x	x	x
23	63	37	E1		x
23	72	39	E1		x
23	75	39	E1			x
23	70	35	E1					x			x
23	72	45	E1											x
25	55	40	E1
25	60	40	E1
25	70	45	E1										x	x
30	61	42	E3		x
30	63	35	E3						x
30	65	45	E3													x
